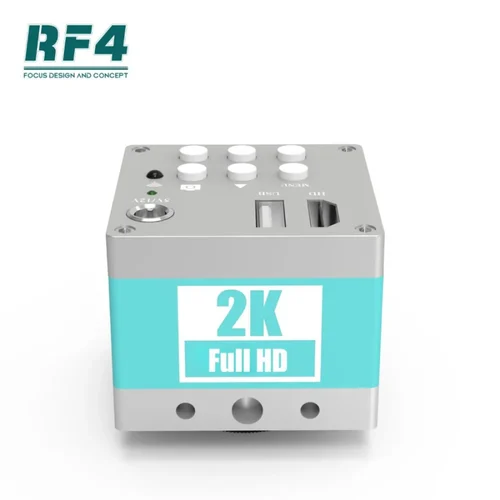

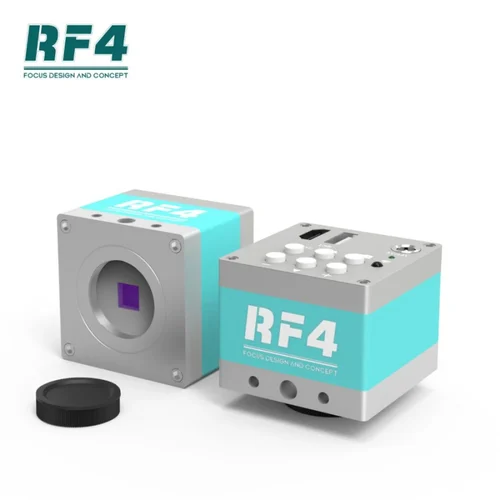

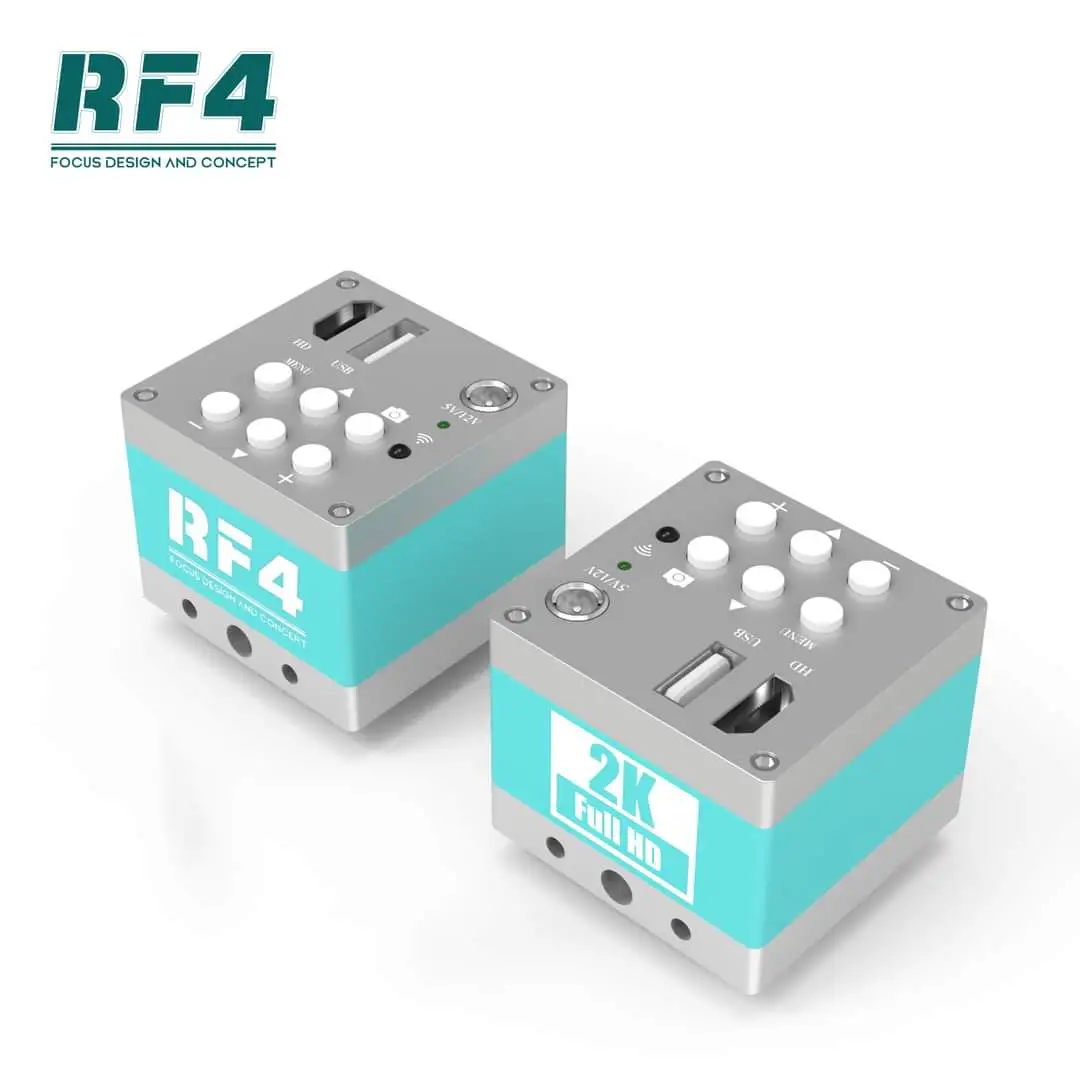

Kamera RF4 HDMI 1080P 60FPS 2K Kamera industriale elektronike dixhitale me mikroskop trinocular për riparimin e PCB-ve të telefonit

Përshkrimi i funksionit të kamerës me mikroskop 2K:

Kamera industriale HDMI ka 8 vija horizontale të lëvizshme ose 8 vija vertikale, nga të cilat 1 deri në 8 mund të zgjidhen përmes menysë. Rezolucioni maksimal i daljes HDMI është 1920x1080 60Hz. Për të garantuar sigurinë, ju lutemi lexoni udhëzimet e përdorimit në detaje.
Pjesët e paketimit:

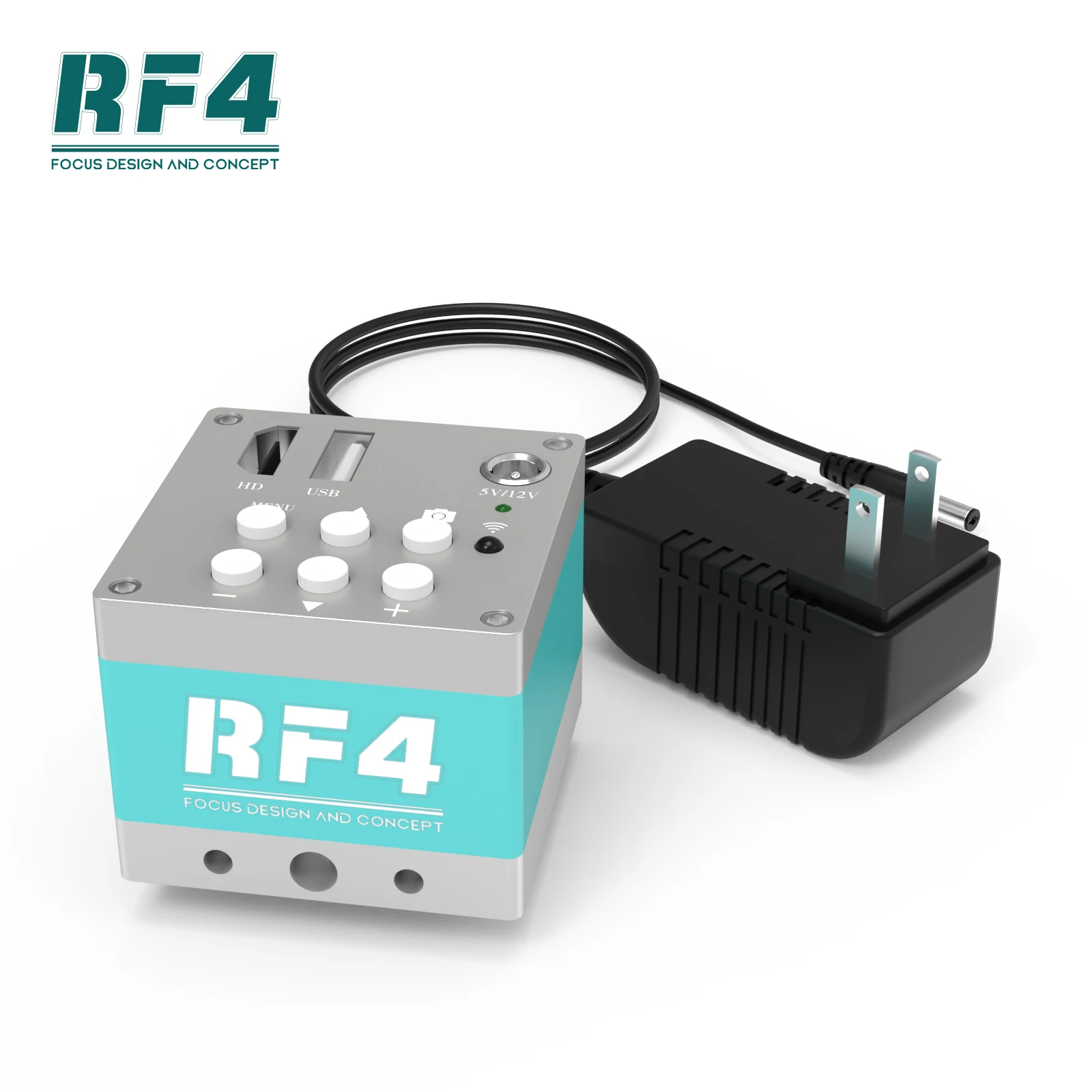

Një pritës i kamerës industriale, një furnizim me energji DC 12V ose 5V, një telekomandë dhe një manual funksionimi.
Ndërfaqja dhe funksionet kryesore:
Instalimi:
Lentja industriale është instaluar në ndërfaqen CS të kamerës, ndërfaqja HDMI OUT është e lidhur me linjën e të dhënave të ekranit dhe ndërfaqja 12V DC është e lidhur me linjën e energjisë 12V ose 5V DC. Drita treguese është e gjelbër pas ndezjes, duke treguar që kamera ka punuar normalisht.
Funksionimi i menysë:
Shtypni tastin MEMU një herë për të hapur menynë kryesore. Pas hapjes së menysë kryesore, mund të shihni parametrat e imazhit, cilësimet e funksionit, menaxhimin e pajisjes, diskun që shfaqet dhe të dilni nga nënmenyja. Përdorni tastet ▲/▼ për të lëvizur kursorin për të zgjedhur nënmenynë për të hyrë dhe më pas shtypni tastin + për të hyrë në nënmenynë e treguar nga kursori. Pasi të keni hyrë në nënmenu, përdorni tastin "+/-" për të rregulluar vlerën. Vlera e paracaktuar në parametrat e imazhit është "balanca automatike e bardhë" dhe kërkohet "balanca e bardhë me një buton". Vendosni fillimisht "balancën automatike të bardhë" në "JO", vendosni një copë letre të bardhë nën lente dhe më pas aktivizoni artikullin "balanca e bardhë me një buton".
Problemet dhe zgjidhjet e zakonshme:
1. Rivendosni cilësimet e fabrikës: tasti MEMU ->menaxhimi i pajisjeve ->rikthimi i cilësimeve të fabrikës.
2. Balanca e bardhë me një klikim: tasti MEMU ->parametrat e imazhit ->balanca automatike e të bardhës (caktuar në JO) -> aktivizoni opsionin "Bilanci i bardhë me një klikim".
3. Përdorimi i tastit: shtypni një herë për të kapur imazhin; Shtypni gjatë për 2 sekonda për të regjistruar (REC pulson në të majtë të shkronjës së diskut) dhe shtypni gjatë për 2 sekonda për të përfunduar regjistrimin.
4. Tasti i pamjes paraprake të figurës: shtypni tastin MEMU dy herë për të hyrë në ndërfaqen e pamjes paraprake të figurës/videos dhe kombinoni tastet "▲/▼/+/-" për të hyrë në pamjen paraprake të figurës/videos përkatëse.
5. Ndryshimi i ngjyrës së linjës: Tasti MEMU ->Cilësimi i funksionit ->Testat majtas dhe djathtas për të rregulluar ngjyrën e rreshtit (vendoset në YES) ->dalja për të rregulluar përmes tasteve "▲/▼".
6. Ekrani LCD është i paplotë me skajet e zeza, ju lutemi shtypni butonin AUTO në ekran.
7. Nëse lentet ose elementi i imazhit ka pluhur, ju lutemi pastrojeni me alkool absolut (alkool absolut) ose fshijeni me leckë për syze.
Parametrat e kamerës:
1. Element imazherie 2k CMOS 1/2,8 inç, piksel efektiv 1920X1080, shpejtësia e kuadrove 60 korniza/sekondë, definicion 900 rreshta.
2. Ndërfaqja e lenteve CS është miratuar dhe lentet e çdo ndërfaqe CS mund të zgjidhen.
3. Fuqia hyrëse: + 5 V deri + 12 V DC, rryma maksimale e punës është 400 mA në + 5 V,dhe 200mA në +12V.
